2차전지설비 / 원형

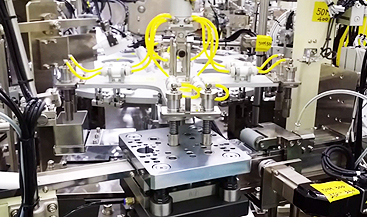

    Jelly Roll Insert
    Jelly Roll Insert

  • Jelly Roll Insert

    제품개요
    원형 2차 전지 조립설비로 Wound된 Jelly-roll을 공급하고 Bottom Insulator를 삽입 후 Can에 Jelly-roll을 삽입하는 공정 설비
    제품특징
    • 음극 1개 또는 그 이상의 멀티탭 대응
    • 탭 정밀위치정렬 및 탭 손상방지
    • Can 스크래치 발생최소화
    • Bottom Insulator 유무 및 탭 접힘 상태 Vision 검사
  • 고주파 가열기

  • 고주파 가열기

    제품개요
    전해액 함침 전 고주파를 사용하여 Jelly roll을 가열하기 위한 공정설비

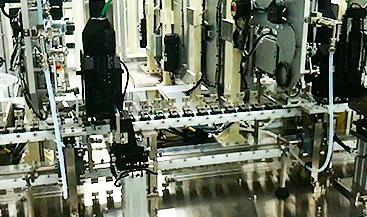

  • Top Cap Welding

  • Top Cap Welding

    제품개요
    원형 2차 전지의 Top Cap을 레이저로 용접, Tab Forming 및 Top Cap 압입하는 조립설비
    제품특징
    • Tab 위치정렬
    • Tab 클리닝(건식/습식/레이저)
    • 용접상태 Check Vision 검사
    • 용접강도 검사기능

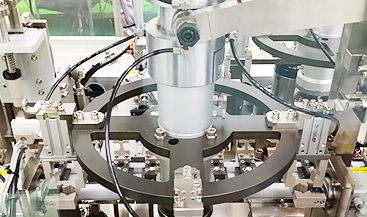

    Swaging
    Swaging

  • Swaging

    제품개요
    원형 2차 전지 조립설비로 Jelly Roll을 Can에 삽입 후 Jelly Roll의 (-)Tab과 Can 저면을 저항용접 후 Can 개구부를 Swaging 하는 공정 설비
    제품특징
    • Can 외관 손상 방지
    • 용접 데이터 관리 (전류, 전압, 압력)
    • Head별 용접 Data 수치 및 그래프화, 용접 Count 기능
    • Swaging시 발생 이물 집진
    • 레이저 센서를 이용한 외경검사

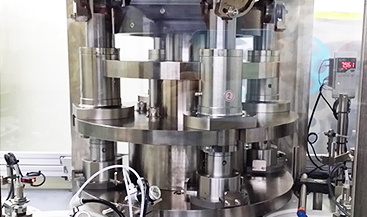

  • Crimping(Sizing)

  • Crimping(Sizing)

    제품개요
    Safety Vent의 이탈방지를 위한 Crimping을 하고 Cell 상부를 Press하여 총高를 균일하게 하는 공정 설비
    제품특징
    • Rotary 방식
    • Carrier 적용
    • 변위 Sensor를 사용한 총고(Height Check) 측정
    • 외경 검사 및 Top cap 스크래치 Vision 검사
    • 각 측정 값 Head별 Data 관리

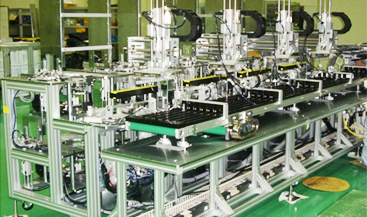

  • Grader

  • Grader

    제품개요
    원형 2차 전지의 AC Impedance 및 OCV(Open Circuit Voltage)값을 측정하여 등급을 부여 및 등급별 분류하는 공정설비
    제품특징
    • 반복측정 신뢰성
    • 낮은 Contact 저항
